對于更大的供水需求(如市政、電廠或工業生產用水等)，普通的多路閥系統已難以達到要求，單純采用多臺設備并聯運行會增加占地、基建和設備投資。本公司采用美國Osmonics/Autotrol、Aquamatic、FLECK等公司的先進技術及原廠部件設計了ZK系列大流量軟化水系統，其單罐產水量自30~170t/h，系統總產水量可達1500t/h以上。此類系統可以采取模塊化方式組合，對于更大水量的需求，僅通過簡單的組合即可達到。
集成閥系統采用Autotrol、Fleck公司的大口徑集成多路閥，并在必要時配合旁通管及輔助吸鹽器，進出水口徑2.5-3"，配用樹脂罐直徑1200~1500mm,單罐產水量比較大可達55~60t/h，系統產水量30~150t/h。
目前大型系統已經實現逆流再生，系統設計及成本均沒有特別的變化。
|
一、 |
ZK系列中型軟化水系統規格表 |
|
型 號 |
處理量 |
罐徑 |
樹脂 |
鹽耗 |
外形尺寸 |
運行方式 |
|
ZK-6T |
4-8 |
Ф600 |
300 |
37 |
1.6×1.3×2.6 |
單罐時間控制含鹽閥及再生無硬水裝置 |
|
ZK-10T |
8-12 |
Ф800 |
600 |
74 |
1.6×1.3×2.6 |
|
|
ZK-15T |
13-16 |
Ф900 |
900 |
120 |
2.0×1.5×2.6 |
|
|
ZK-20T |
16-22 |
S-1000 |
1000 |
125 |
2.6×1.5×2.6 |
|
|
ZK-25T |
22-27 |
S-1200 |
1500 |
198 |
3.0×2.0×2.8 |
|
|
ZK-6Q |
4-8 |
Ф600 |
300 |
37 |
1.6×1.3×2.6 |
單罐流量控制含鹽閥及出水口電磁閥剩余水量、瞬時流量、再生剩余時間顯示 |
|
ZK-10Q |
8-12 |
Ф800 |
600 |
74 |
1.6×1.3×2.6 |
|
|
ZK-15Q |
13-16 |
Ф900 |
900 |
120 |
2.0×1.5×2.6 |
|
|
ZK-20Q |
16-22 |
S-1000 |
1000 |
125 |
2.6×1.5×2.6 |
|
|
ZK-25Q |
22-27 |
S-1200 |
1500 |
198 |
3.0×2.0×2.8 |
|
|
ZK-6D2 |
4-8 |
Ф600 |
600 |
75 |
2.6× 1.3×2.6 |
雙罐流量控制，一用一備。自動切換，不需用電磁閥。剩余水量、瞬時流量、再生剩余時間顯示 |
|
ZK-10D2 |
7-12 |
Ф800 |
1200 |
150 |
3.2× 1.3×2.6 |
|
|
ZK-15D2 |
13-16 |
Ф900 |
1800 |
240 |
4.0×1.5×2.6 |
|
|
ZK-20D2 |
16-22 |
S-1000 |
2000 |
250 |
4.0×1.5×2.6 |
|
|
ZK-25D2 |
22-27 |
S-1200 |
3000 |
400 |
4.5×2.0×2.8 |
|
|
ZK-6E2 |
8-15 |
Ф600 |
600 |
75 |
2.6× 1.3×2.6 |
雙罐流量控制，同時運行自動切換，不需用電磁閥。剩余水量、瞬時流量、再生剩余時間顯示 |
|
ZK-10E2 |
12-20 |
Ф800 |
1200 |
150 |
3.2× 1.3×2.6 |
|
|
ZK-15E2 |
25-30 |
Ф900 |
1800 |
240 |
4.0×1.5×2.6 |
|
|
ZK-20E2 |
30-40 |
S-1000 |
2000 |
250 |
4.0×1.5×2.6 |
|
|
ZK-25E2 |
40-50 |
S-1200 |
3000 |
400 |
4.5×2.0×2.8 |
|
|
ZK-10D3 |
12-20 |
Ф800 |
1800 |
225 |
4.2×1.3×2.6 |
三罐流量控制，兩用一備自動切換，不需用電磁閥。剩余水量、瞬時流量、再生剩余時間顯示 |
|
ZK-15D3 |
25-30 |
Ф900 |
2700 |
360 |
5.2×1.5×2.6 |
|
|
ZK-20D3 |
30-40 |
S-1000 |
3000 |
375 |
5.2×1.5×2.6 |
|
|
ZK-25D3 |
40-50 |
S-1200 |
4500 |
600 |
6.0×2.0×2.8 |
|
|
ZK-10E3 |
25-35 |
Ф800 |
1800 |
225 |
4.2×1.3×2.6 |
三罐流量控制，同時運行自動切換，不需用電磁閥。剩余水量、瞬時流量、再生剩余時間顯示 |
|
ZK-15E3 |
35-45 |
Ф900 |
2700 |
360 |
5.2×1.5×2.6 |
|
|
ZK-20E3 |
45-60 |
S-1000 |
3000 |
375 |
5.2×1.5×2.6 |
|
|
ZK-25E3 |
60-75 |
S-1200 |
4500 |
600 |
6.0×2.0×2.8 |
|
二、 |
ZK系列頂裝式中型軟化水系統 |
|
三、 |
ZK系列中流量軟化水設備安裝尺寸表 |
|
型 號 |
罐徑 |
鹽箱 |
進水管 |
出水管 |
進出管 |
設備高 |
|||
|
ZK-6T |
ZK-6Q |
ZK-6D2 |
ZK-6E2 |
Ф600 |
750 |
DN40 |
DN40 |
2400 |
2200 |
|
ZK-10T |
ZK-10Q |
ZK-10D2 |
ZK-10E2 |
Ф800 |
1000 |
DN40 |
DN40 |
2500 |
2400 |
|
ZK-15T |
ZK-15Q |
ZK-15D2 |
ZK-15E2 |
Ф900 |
1250 |
DN50 |
DN50 |
2800 |
2700 |
注：1.上圖為雙罐系統,單罐系統沒有右側交換罐，雙罐系統沒有電磁閥；
2.配用標準底座時，設備進出口均已安裝好，相對位置沒有明顯改變；
3.建議進水口加裝Y型過濾器或其他過濾器(由用戶自購)；
4.ZK-3E2、ZK-4E2、ZK-5E2系統的進出水管徑均為DN40 當采用FLECK的集成閥及控制器時，雙罐系統的組成及外觀與上述情況略有差異，其基本組成如下圖所示，其主要特點是：頂裝，FLECK的中型及小型系統均采用頂裝安裝方式；單頭雙罐，由一只控制器和多路閥同時控制兩只罐體，所以其樹脂罐的間距及位置要求較嚴格。
|
四、 |
ZK系列中型軟化水系統(側裝單罐) |
|
五、 |
ZK系列中型軟化水系統(側裝雙罐) |
|
六、 |

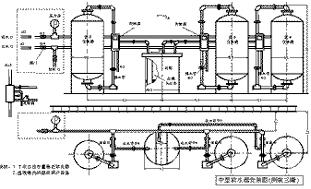

ZK系列中型軟化水系統(側裝三罐) |
|
七、 |
ZK系列側裝式中型軟化水系統安裝尺寸表 |
|
項 目 |
Φ1 |
Φ2 |
Φ3 |
Φ4 |
H1 |
H2 |
H3 |
S1 |
S2 |
S3 |
S4 |
||
|
ZK-20T/Q |
1000 |
1250 |
Dg50 |
Dg50 |
Dg40 |
Dg20 |
2600 |
1840 |
1500 |
1450 |
1150 |
250 |
|
|
ZK-20D2/E2 |
1000 |
1500 |
Dg50 |
Dg50 |
Dg40 |
Dg20 |
2600 |
1840 |
1500 |
1550 |
1150 |
250 |
|
|
ZK-25T/Q |
1200 |
1500 |
Dg50 |
Dg50 |
Dg40 |
Dg20 |
2600 |
1840 |
1500 |
1550 |
1150 |
250 |
|
|
ZK-25D2/E2 |
1200 |
1500 |
Dg50 |
Dg50 |
Dg40 |
Dg20 |
2600 |
1840 |
1500 |
1550 |
1150 |
250 |
|
|
ZK-20D3/E3 |
1000 |
1200 |
50 |
50 |
32 |
25 |
2600 |
1800 |
1500 |
1600 |
1250 |
300 |
1400 |
|
ZK-25D3/E3 |
1200 |
1500 |
65 |
65 |
32 |
32 |
2600 |
1800 |
1500 |
1800 |
1400 |
400 |
1600 |
注：1.圖示為標準側裝式系統,隨技術改進管路可能略有變化,安裝尺寸不受影響;
2.部分型號不需要電磁閥,以發貨清單為準。
